Démontage du mécanisme


Le démontage de l'arme est assez simple. L'ensemble canon-culasse-chien est d'un seul bloc, retenu au bois par deux vis. Une en dessous qui traverse le bois pour aboutir à la base du canon et une au-dessus qui traverse la queue du boîtier.



Home page

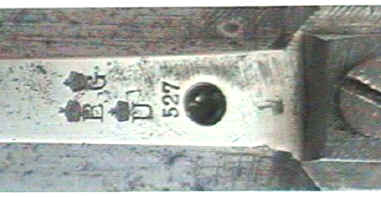

Près du trou fileté de la vis de maintien du canon, sont présents les traditionnels poinçons d'épreuve allemands. Ces poinçons, ainsi que ceux d'autres pays, sont clairement expliqués dans la livre "La Connaissance du Luger". Le chiffre 527 est probablement à mettre en rapport avec le calibre réel (mesuré) de l'arme.

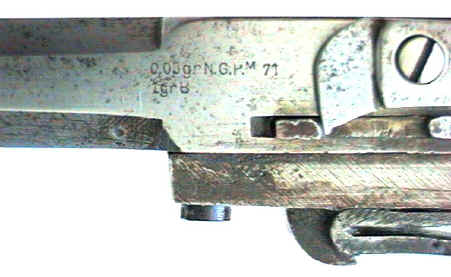

Sur le côté gauche du canon, d'autres marquages, relatifs aux charges de poudre (0,05 N.G.P. M 71)

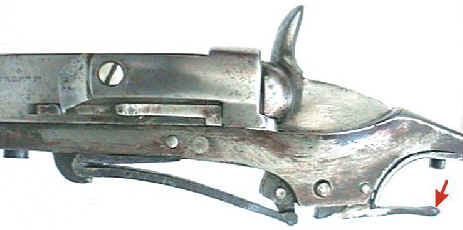

Une fois détaché du bois, le mécanisme de percussion est bien visible. Le chien est relié à un grand ressort plat, par l'intermédiaire d'une chaînette. La queue de gâchette se prolonge vers l'arrière (flèche rouge).

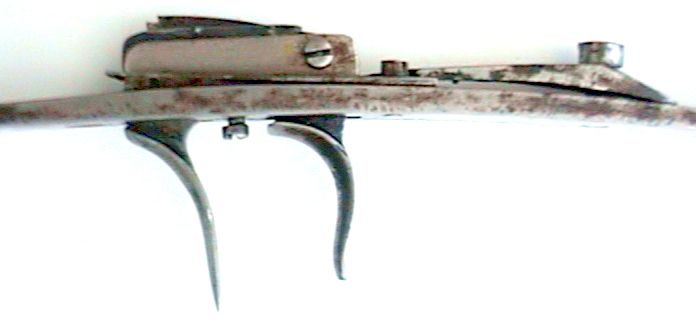

A gauche, le mécanisme de détente après son extraction du bois. On remarque le puissant ressort de stecher à l'arrière.

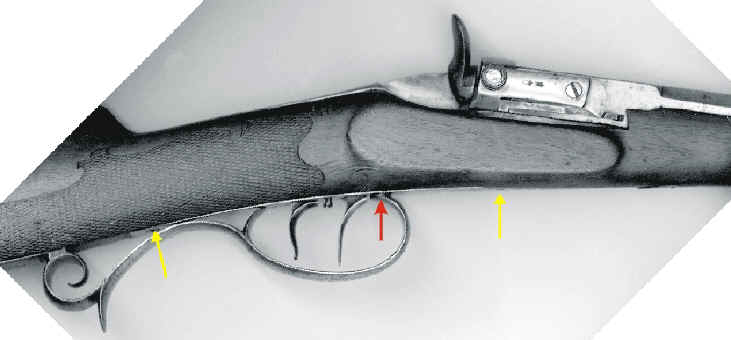

Stecher4.jpg (188508 octets)Pour démonter le mécanisme de détente, il faut d'abord enlever la vis arrière qui maintient la queue du pontet dans la crosse (vis non visible sur la photo). L'ensemble du pontet et de son extension peut alors être tourné autour de sa vis (flèche rouge) d'engagement dans la plaque du système de détente. Cette plaque est maintenue dans le bois par deux vis (flèches jaunes).


Analyse d'un stecher - présentation de l'arme

Fonctionnement de la détente à stecher
