Mécanisme du Clément Modèle 1909

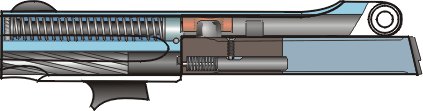

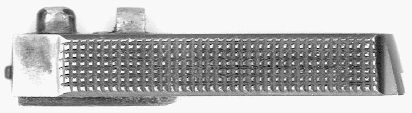

Une fois la vis axiale arrière détachée, on obtient la séparation du bloc canon accompagné de sa culasse mobile. Cette dernière est évidée en son centre, pour pouvoir glisser autour du pilier arrière de la carcasse. Elle ne comporte donc pas de rainures traditionnelles de guidage. La carcasse en est aussi dépourvue.



Clemen13.tif (199478 octets)

Clemen14.tif (198806 octets)
Clem03.tif (353434 octets)

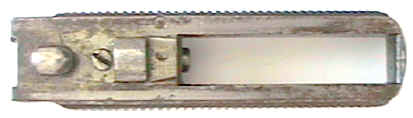

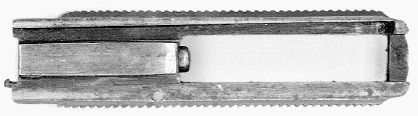

La face supérieure de la glissière comporte deux tenons. Le premier se glisse dans l'ouverture de la tige comportant le ressort de rappel, le second sert de simple guide, obligeant la glissière à rester dans l'axe du canon lors du mouvement de recul. On aperçoit aussi la tête d'une vis qui bloque le mouvement du percuteur. Sur le côté droit, l'extracteur retenu dans son tunnel par une goupille.


Mécanisme de percussion et sécurité

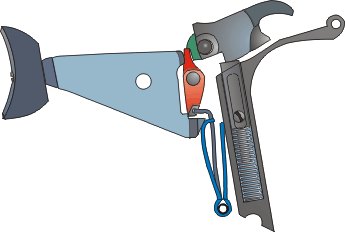

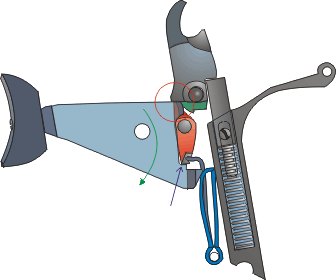

Le mécanisme de percussion comprend peu de pièces. Lorsque le marteau est armé, son bec d'accrochage (vert) est engagé par la gâchette (rouge). Le bras de détente, solidaire de la queue, possède un cran de poussée qui engage un rebord anguleux au pied de la gâchette. Au moment du décrochage, le marteau effectue son mouvement rapide de rotation vers le percuteur. En fin de course, il appuie sur la partie supérieure du bras de détente (cercle rouge) et force ainsi la séparation (déconnexion) d'avec la gâchette. Le tireur doit ainsi ramener son doigt vers l'avant pour un nouvel accrochage du bras avec la gâchette.
