Le pistolet Clément de 1909 - Démontage

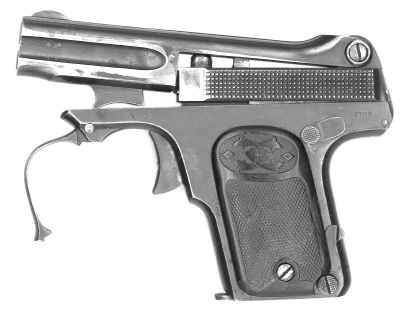

Le démontage de campagne du pistolet est relativement aisé, puisqu'il suffit après avoir décroché le pontet, de le basculer vers l'avant pour libérer le canon, qui se soulève vers le haut autour de son axe arrière.
Le ressort de rappel est logé au-dessus du canon et ce dernier est foré dans la masse. La pièce entière est retenue par une vis qui traverse une extension verticale à l'arrière de la carcasse.


Clem14.tif (1202042 octets)

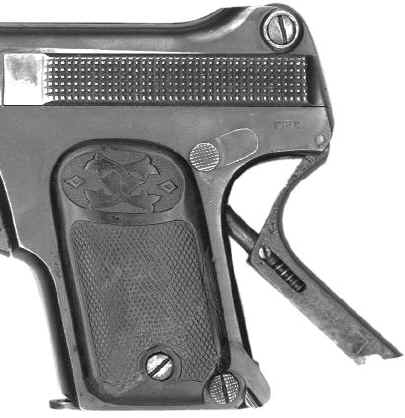

A l'arrière inférieur gauche de la poignée, se trouve un petit levier, dont le mouvement circulaire vers l'arrière permet de libérer le logement du ressort de marteau, afin de pouvoir procéder à une inspection ou un nettoyage de la zone qui contient le mécanisme de détente.

Clem16.tif (1320980 octets)

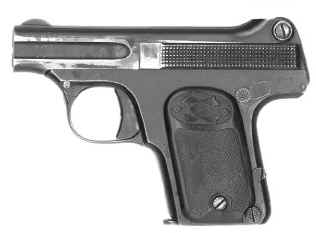

Clem13.tif (1121596 octets)

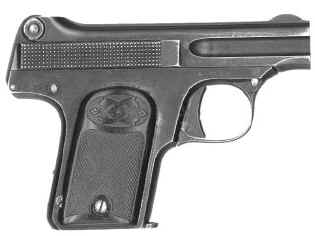

Clem15.tif (1078940 octets)
