Chargement du pistolet Roth-Steyr 1907

Rothfo02.tif (1137076 octets)

     Rothfo05.tif (998732 octets)    Rothfo06.tif (1140564 octets)

Home page


La munition utilisée est le 8mm Roth-Steyr.

Longueur totale : 28,9 mm
Longueur étui ...: 18,8 mm
Poids de la balle : 7,5 gr.
Vitesse initiale ..: 320 m/s
Energie cinétique : 39 Kgm

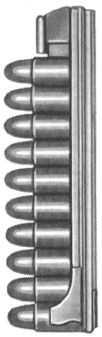

Le chargement du magasin (10 balles) situé dans la poignée, se fait au moyen d'une lame chargeur sophistiquée.

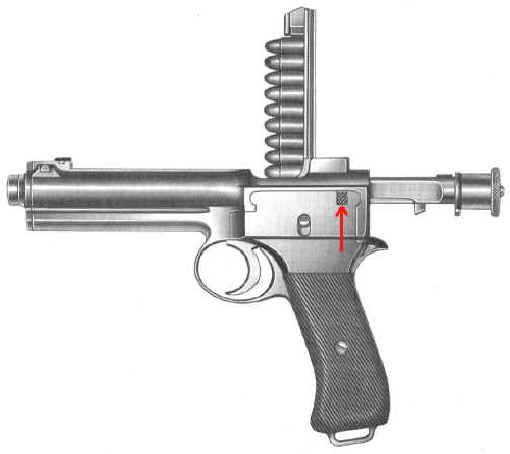

La culasse est préalablement retirée au maximum vers l'arrière et maintenue dans cette position en appuyant sur un bouton poussoir (flèche rouge).
La chargette est glissée verticalement dans des rails prévus à cet effet.
Une fois la chargette en place, on appuie sur la pièce coulissante supérieure, qui pousse l'une après l'autre les balles dans le magasin.

A noter qu'il est possible de charger l'arme manuellement sans la chargette, mais cette opération est de plus en plus malaisée au fur et à mesure que le nombre de munition dans le magasin augmente.


Quand les balles sont chargées, on retire légèrement la culasse vers l'arrière pour la désengager du bouton poussoir et on la lâche pour la laisser revenir sous la force du ressort de rappel.
Une munition est alors automatiquement chambrée.
Il est pratiquement impossible de charger le magasin sans chambrer l'arme à la fin de la procédure.

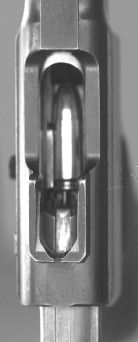

Si l'on désire vider l'arme de ses munitions, il suffit d'ouvrir la culasse et la bloquer comme pour la procédure de chargement et ensuite d'appuyer vers le bas sur le bouton qui actionne le transporteur du magasin (visible sur la photo de gauche). Toutes les balles sont alors éjectées sous la pression du ressort du magasin.

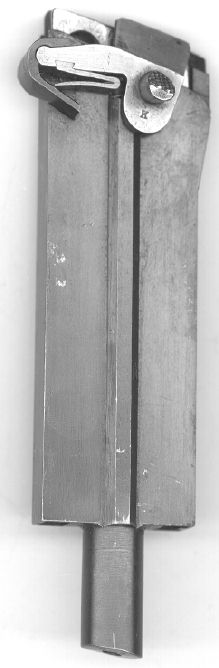

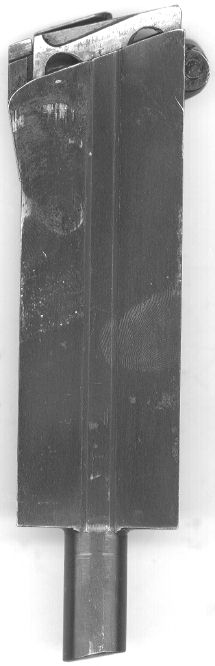

Les deux photos ci-contre nous montrent les faces gauche et droite du magasin retiré de la poignée. Il s'agit d'une pièce d'acier fraisée dans la masse, à l'image de l'arme entière.
