Déconnexion du Makarov

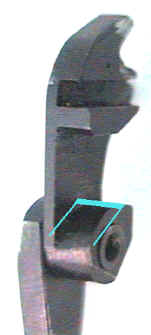

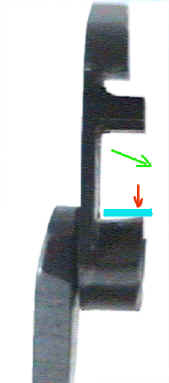

L'axe de rotation de la pièce d'entraînement du marteau présente un profil en pente sur lequel vient s'appuyer le ressort plat de rappel (symbolisé par le trait bleu).

Quand la pièce est déplacée vers l'extérieur du fait de la déconnexion, le ressort appuyant sur la crête du profil de l'axe, ramène la pièce vers l'intérieur pour qu'elle reprenne sa place initiale sous la gâchette.

Déconnexion du Makarov

Le pistolet Makarov, comme tous les pistolets fonctionnant en mode semi-automatique, est équipé d'un dispositif permettant la déconnexion ou séparation du mécanisme de détente par rapport à la gâchette pour éviter le tir répétitif. Alors que ce dispositif est généralement caractérisé dans la majorité des pistolets par une pièce séparée faisant office uniquement de séparateur, dans le cas du Makarov, c'est le bras d'entraînement du marteau qui fait aussi fonction de séparateur.

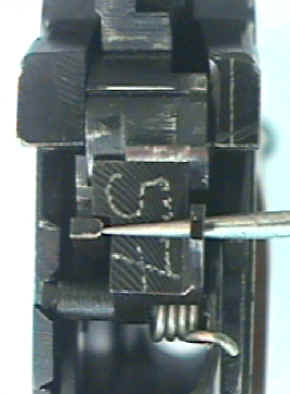

Comme on l'a vu précédemment, l'appui sur la queue de détente actionne un bras au bout duquel pivote une pièce dont la fonction est tout d'abord d'entraîner le marteau vers l'arrière, puis finalement soulever la gâchette pour que le marteau puisse en fin de course se rabattre sur le percuteur. Si rien ne changeait dans la position respective des pièces, la gâchette resterait indéfiniment soulevée tant que le doigt du tireur resterait appuyé sur la queue de détente. Il faut donc qu'en fin de cycle, au moment où la culasse repart vers l'arrière sous l'effet de l'explosion, la gâchette soit libre d'accrocher le marteau par son cran d'armé. Pour ce faire, la pièce qui soulève la gâchette doit subir un mouvement latéral qui va la déconnecter de celle-ci, obligeant le tireur à ramener le doigt vers l'avant s'il veut tirer à nouveau. Les deux photos ci-dessous et ci-contre à droite nous montre le déplacement latéral de la pièce pour effectuer la déconnexion.

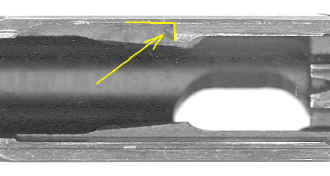

Pour désengager la pièce de la gâchette en la poussant vers l'extérieur, Makarov a conçu un système simple et astucieux qui consiste à faire suivre à la partie supérieure de cette pièce un tracé sous la culasse qui l'oblige, par le tracé de la courbure, à se déplacer vers l'extérieur (flèche jaune en-dessous).

Après que la dernière cartouche du chargeur ait été tirée, la culasse reste ouverte.

Home page

Ebook français téléchargeable


Pistolets Tokarev et Makarov
expliqués
Cliquez ici pour le charger

English Ebook
(Downloadable)

Soviet Military Pistols
Tokarev & Makarov
by G. Henrotin
Click here for info
Click here to download

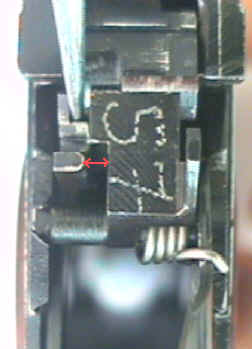

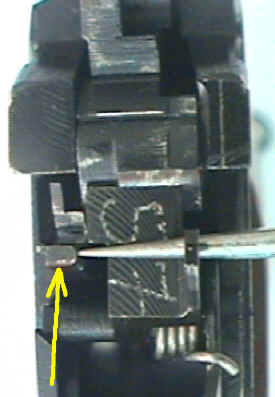

La double flèche rouge (ci-dessous) nous montre le déplacement latéral de la pièce qui soulève la gâchette. Cette pièce, visible sur la photo du haut (flèche bleue), est articulée au bout du bras de détente.

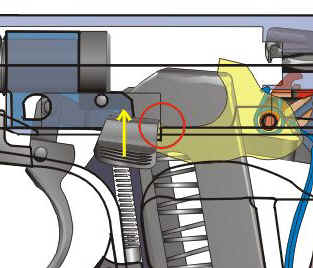

Le Makarov possède un arrêtoir de culasse qui maintient celle-ci ouverte après que la dernière cartouche du chargeur est tirée. Sur le côté gauche du chargeur se trouve un petit ergot (cercle rouge) qui pousse le levier de l'arrêtoir vers le haut (flèche jaune). Ce dernier se glisse alors dans recoin fraisé sous la glissière (voir troisième photo ci-dessous).

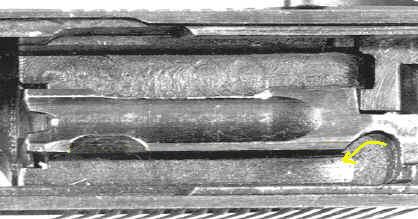

Recoin fraisé dans la glissière pour accueillir l'arrêtoir.
