Fonctionnement du pistolet Lahti

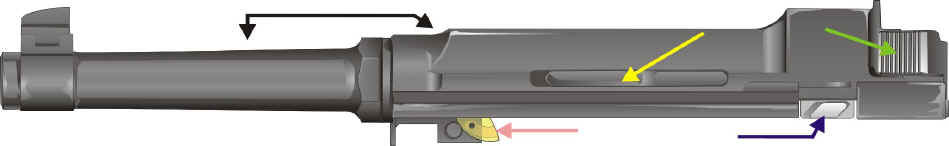

Après démontage, nous obtenons un ensemble constitué du canon vissé dans une extension creuse (flèches noires). Cette extension (aussi appelée glissière) contient une culasse mobile (flèche verte) dont la libération du mouvement de recul est commandée par un verrou (flèche bleue). Sur le côté gauche, incrusté dans une ouverture de la glissière, une pièce souple (flèche jaune) fait office d'éjecteur (expulse par collision l'étui vide par la fenêtre d'éjection du côté gauche de la glissière). A remarquer aussi la pièce mobile inférieure (flèche rose) qui est un accélérateur de culasse.

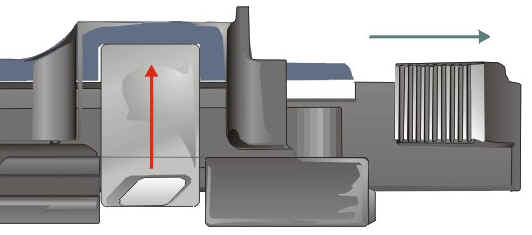

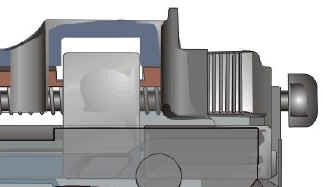

Les deux dessins ci-contre à droite nous montre d'abord la position du verrou de culasse en position basse (verrouillage effectif). L'étrier-verrou rend la culasse solidaire de la glissière. Ensuite, après un court déplacement (+- 10 mm) de la glissière au moment du tir, l'étrier-verrou est conduit vers le haut par guidage de ses cames dans un plan incliné montant (cf animation). Dès que l'étrier est hors de la large encoche de la culasse, cette dernière est libérée pour effectuer son mouvement arrière.


La flèche rouge indique la zone fraisée de la culasse mobile dans laquelle s'insère l'étrier de verrouillage. La flèche jaune nous montre le canal dans lequel coulisse l'éjecteur dont on parle plus haut.
