Démontage du Lahti


Préalablement à toute opération de démontage, il est impératif de vérifier qu'il ne reste pas une cartouche chambrée. Retirer le chargeur (bloqué par le verrou à l'arrière de la poignée) et actionner la culasse pour éjecter une éventuelle cartouche.


Dem03.tif (1079764 octets)



The Illustrated Encyclopedia of Handguns : Pistols and Revolvers of the World, 1870 to the Present

by A.B. Zhuk
Paperback - 304 pages (April 1997)


Lathi5.tif (289268 octets)

extracteur


Autres pages à voir Other pages


Historique du Lahti
Le Lahti suédois
Fonctionnement du Lahti (animation)
Accélérateur de culasse
Système de détente
Sécurités du pistolet Lahti

Sélection de livres français

Démontage du pistolet Lahti

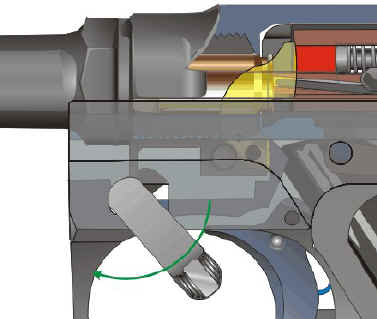

Le démontage de campagne est simplement destiné à faciliter le nettoyage après le tir. Il consiste à séparer l'ensemble canon-culasse de la carcasse. Pour ce faire, il suffit de rabaisser le levier du verrou de démontage. Cependant, ce levier ne peut être abaissé (comme pour le Luger ou le Walther P38) avant d'avoir fait reculé le canon (appuyer le bout du canon contre une surface solide comme une table).

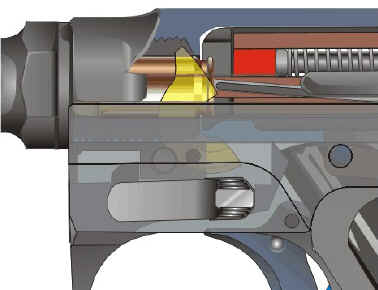

La photo ci-dessous nous montre la position en recul du canon qui permet l'abaissement du verrou de démontage.



Le verrou de démontage abaissé, l'ensemble canon-culasse est poussé vers l'avant sous l'effet du ressort récupérateur.


Dem04.tif (1195026 octets)

culasse mobile (vue de gauche)

Dem07.tif (1021136 octets)

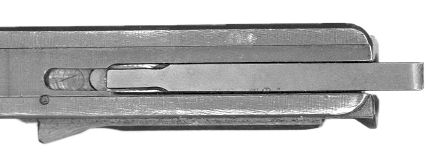

tête de culasse (vue de droite)Lathi4.tif (539782 octets)

Pour démonter l'extracteur, il suffit de soulever sa tête avec un tournevis pour sortir l'ergot de sa loge et tirer vers l'avant.


Verrou1.tif (1238708 octets)    Verrou2.tif (1072093 octets)

Verrou de culasse



English ebook

Lahti pistol
Lahti Pistol Explained
Click here to download

Home

Lahti pistol
Lahti Pistol Explained
Click here to download


Dem01.tif (1285548 octets)

Dem02.tif (1236948 octets)

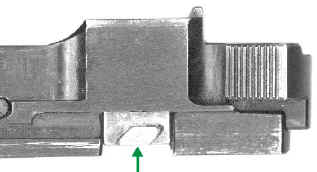

A l'arrière de l'extension du canon, la culasse mobile est maintenue en place par un verrou en fer à cheval de forme rectangulaire qu'il faut remonter (flèche verte) pour la déverrouiller. La culasse peut alors être librement retirée vers l'arrière.

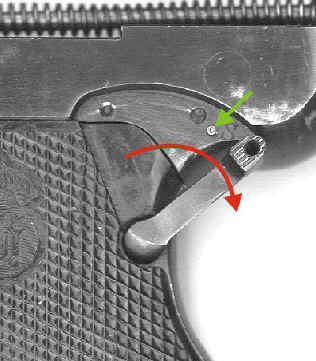

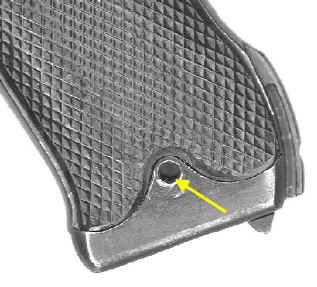

Le démontage de la plaquette gauche ne peut être effectué sans avoir préalablement déplacé le levier de sécurité vers la gauche, au-delà de son butoir. Le levier est suffisamment souple pour pouvoir être soulevé et glissé au-dessus du butoir (pour aider à la manoeuvre, introduire une tige comme un chasse-clou dans le trou du levier). Il reste ensuite à enlever la vis de maintien de la plaquette au bas de celle-ci.
