Le Mauser C96 - Variations

Home page

Durant ses quelques 43 ans de fabrication, le C96 a subit plusieurs modifications dont certaines très superficielles. Ces modifications permettent néanmoins de situer les modèles dans le temps. La référence aux numéros de série pour positionner un modèle reste aléatoire compte tenu de la pratique adoptée par Mauser qui consistait à sauter des tranches qui furent utilisées des années plus tard.

Modifications rencontrées :

- Forme des plaquettes
Tant par la taille que le matériau utilisé ou le nombre de striures, on ne dénombre pas loin de 20 variations.

- Hausses
On distingue une vingtaine de hausses différentes. Suivant le calibre utilisé (1000 m ou 500 m), le client (chiffres persans), les modifications techniques.

- Magasin
Trois types de magasins fixes (6, 10, 20 coups) plus les magasins amovibles (10, 20). Alimentation par clip.

- Fraisage de la carcasse
De nombreuses variations concernant les dimensions des fraisages ou simplement absence totale (contrat italien)

- Marquages du fabricant
Au moins quatre différents

- Chien
Trois variations avec des sous-variations.

- Sûreté
Trois variations.

- Extracteurs
Un long (conehammer) et un plus court.

Extract.tif (162036 octets)

- Percuteur
Deux variations (un tenon ou deux tenons)

- Rayures des canons
4 rayures ou 6 rayures

- Calibres
7,63 Mauser
9 mm Parabellum
9 mm Mauser export

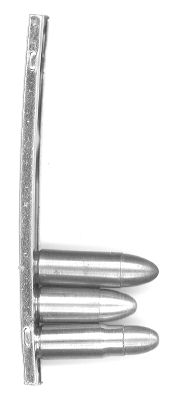

Clip.tif (326742 octets)

clip d'alimentation



LES PISTOLETS AUTOMATIQUES FRANCAIS 1890/1990
par HUON J.
Excellent livre de référence sur le sujet des armes françaises



Sélecteur de tir Westinger



La Connaissance du Luger

Sélection de livres Luger anglais

Sélection de livres Colt anglais

Sélection de livres français




La C96 dit "conehammer" est probablement le plus prisé des collectionneurs, compte tenu de son ancienneté et de sa rareté. Le modèle à 10 coups est le plus fréquent (les modèles à 6 coups et surtout 20 coups sont excessivement rares)

Notre Ebook sur le C96


Le Mauser C96 Expliqué
par Gérard Henrotin

Cliquer ici pour plus d'infos
Cliquez ici pour le charger

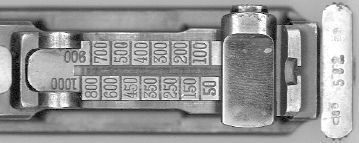

Hausse.tif (175392 octets)
Hausse classique (1000 m) de calibre 7,63 mm

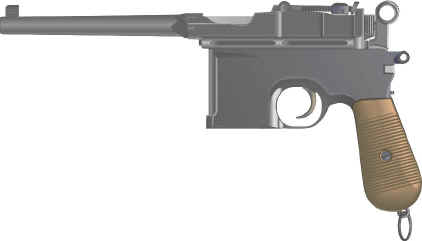

En 1899, Mauser reçu une commande de 5.039 C96 pour la Marine de guerre italienne (Ils portent tous un no de série inférieur à 20000). On peut remarquer que le chien comporte un gros "oeil" et que les flancs de la carcasse ne possèdent pas de fraisages.

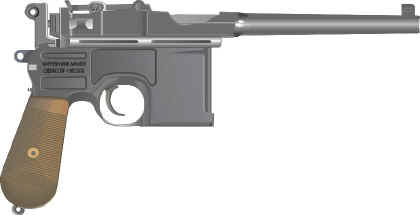

Modèle type 1908 vu de droite

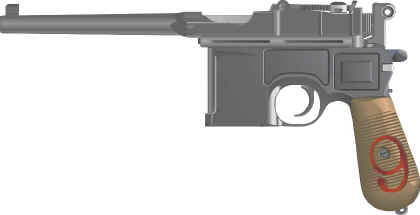

Le C96 de 1916 en calibre 9 mm parabellum à usage militaire comporte un chiffre rouge gravé dans les plaquettes de crosse. C'est un travail (de qualité variable) effectué par les armuriers militaires. Le but étant d'attirer l'attention sur le fait que l'arme (habituellement connue en calibre 7,63 Mauser) a été modifiée.


8 - type 1930

Il s'agit d'un nouveau modèle (parfois repris comme Mod. 711 par les collectionneurs), présenté comme tel par la firme. Il comporte une toute nouvelle sûreté dite "universelle". Le levier est toujours vers l'avant pour la sûreté mise (une lettre S apparaît). En position arrière (cf. dessin), la lettre F apparaît. En position de sûreté mise et une cartouche étant chambrée, le chien peut être libéré par la queue de détente sans percuter. Il peut être livré avec des chargeurs amovibles de 10 ou 20 cartouches. Il est facilement reconnaissable par le renfort à la base du canon.

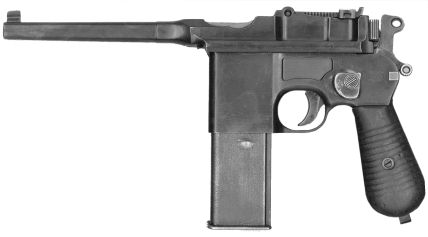

9 - Modèle "Schnellfeuer"

Le modèle "Schnellfeuer" (modèle 712 pour les collectionneurs américains) est un modèle 1930 auquel a été apportée une possibilité de tir en rafale. A cet effet, il possède un sélecteur de tir sur le côté gauche et le chargeur (20 coups) est amovible. Ce dispositif fut créé par Karl Westinger. La fabrication du Mauser C96 se terminera en 1939. La production d'armes de poing militaire se focalisant sur le P38, le Luger et le Mauser Hsc.







Ebook !!!

info
download


Différents types de C96

1 - Type 1896

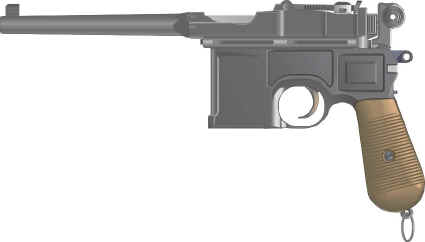

Il est facilement identifiable à la forme de son chien en double cône pour faciliter la préhension. La sûreté est aussi particulière en ce sens que contrairement aux autres variations, on rabaisse le levier pour mettre l'arme en position de sûreté. Sur cette variation (calibre 7,63 Mauser), l'extracteur est de type long et la hausse graduée jusqu'à 1000 mètres. Le canon comporte 4 rayures. La production du "conehammer" s'arrête aux environs du numéro de série 15000.

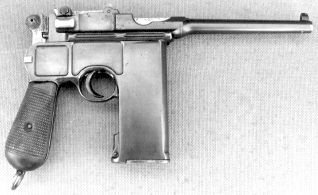

C96-20.tif (693980 octets)
             Rare type 1896 à 20 coups

2 - Type 1899

Se distingue du précédent par un chien avec un large trou, comme montré ci-contre.

3 - Type 1908

Vers le numéro 36000, un nouveau chien apparaît avec un plus petit trou. On installe aussi un extracteur plus court, ainsi qu'un percuteur à deux tenons. Certains pistolets, destinés au marché de l'exportation, sont produits en calibre 9 mm Mauser (fabriqués jusqu'en 1914 sans marquages distinctifs)

4 - type 1912

Débute au numéro de série 200000 avec l'adoption d'une nouvelle sûreté NS (Neues Sicherung). Les rayures du canon passent à 6 au lieu de 4.

5 - type "Bolo"

On appelle "Bolo" les C96 avec un canon court et une poignée plus petite. Ce nom pourrait venir du diminutif de "Bolchevik", ces derniers en ayant acheté en quantité ce modèle pendant la révolution russe. Le "Bolo" fut fabriqué dès 1900 (avant la révolution russe), ce terme doit donc être considéré comme une simple appellation de collectionneur.

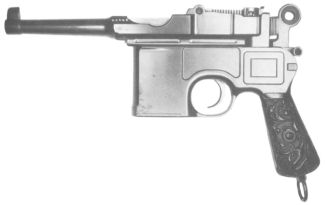

type "Bolo"



6 - type 1916

Durant la 1ère guerre mondiale, une pénurie d'armes de poing conduisit le gouvernement allemand à commander 150.000 Mauser C96 en calibre 9 mm parabellum. Finalement quelques 135.000 pièces seront livrées avant la fin de la guerre. La hausse est graduée jusqu'à 500 m. au lieu des 1000 m. habituels avec la munition 7,63 mm.

7 - type 1920

Suite aux restrictions imposées par le traité de Versailles en 1919, les armes de poing produites durant l'après-guerre en Allemagne ne devait pas dépasser les 100 mm au niveau du canon. C'est ainsi que bon nombre de C96 furent détruits ou modifiés par raccourcissement du canon ou remplacement de celui-ci par un autre de type Luger. Bien souvent, ces pistolets ne possèdent plus de hausse variable, mais un simple cran de mire. L'ancienne zone de la hausse a été limée à raz (cf. photo ci-dessous).

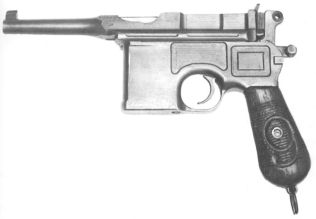

type 1920




Démontage de campagne

Fonctionnement du pistolet
