Démontage
approfondi de la glissière et du chargeur |
Une caractéristique remarquable du pistolet Makarov est sans conteste la facilité avec
laquelle il peut être démonté. Pratiquement toutes les pièces importantes sont très
facilement remplaçables sans l'aide d'un outil, ce qui représente un avantage important
en cas de maintenance dans un climat d'urgence. |
![Ma13.tif (1032222 octets)](Ma13.jpg)
|
|
|
|
Démontage approfondi du Makarov :
La glissière et le chargeur |

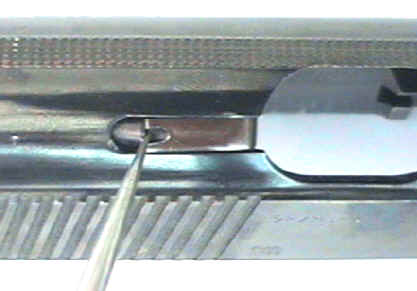

La glissière est munie sur son côté droit d'un
extracteur pourvu à sa base d'un ressort de rappel. Pour dégager l'extracteur il faut
préalablement appliquer une pression sur la tête du ressort afin de le rentrer dans sa
loge tout en soulevant l'extracteur vers l'avant. |
![Ma10.tif (598726 octets)](Ma10.jpg) |

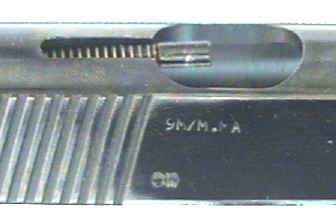

Une fois l'extracteur dégagé, le ressort de pression suit.
|
![Ma11.tif (585594 octets)](Ma11.jpg)
|
|
![Ma12.tif (976868 octets)](Ma12.jpg)
|
![Ma14.tif (1083598 octets)](Ma14.jpg) ![Ma17.tif (1158416 octets)](Ma17.jpg) |
|
Home page
Ebook français
téléchargeable
Pistolets Tokarev et Makarov
expliqués
Cliquez ici pour le
charger
English Ebook
(Downloadable)
![tokacover.jpg (19275 octets)](http://users.skynet.be/HL-Editions/ebook/tokacover.jpg)
Soviet Military Pistols
Tokarev & Makarov
by G. Henrotin
Click
here for info
Click here to download |

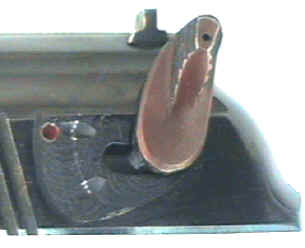

L'arrière gauche de la glissière est muni d'un levier de sûreté à deux positions.
Pour l'extraire il suffit de lui faire effectuer une rotation vers le haut, au-delà de sa
position normale pour que le profil de son axe soit en vis à vis de l'ouverture.
|
![Ma07.tif (550352 octets)](Ma07.jpg)
|

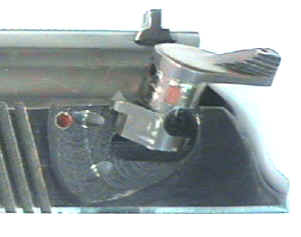

Le levier est alors simplement retiré de la glissière.
|
![Ma08.tif (597472 octets)](Ma08.jpg)
|

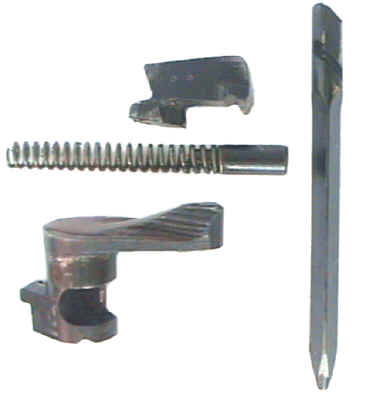

L'extraction du levier de sûreté permet de libérer le percuteur qui glisse hors de sa
loge par l'arrière. |
![Ma09.tif (649440 octets)](Ma09.jpg)
|

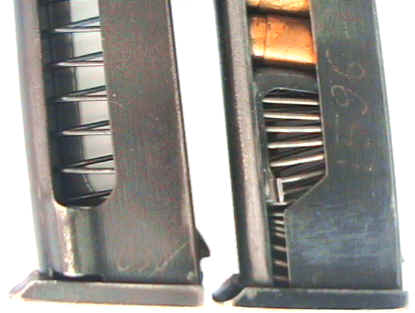

Comme on peut le voir sur la photo de gauche, il existe plusieurs type de chargeurs. Dans
le premier modèle, la zone de passage pour l'ergot du transporteur est constituée d'un
renflement de la tôle. Cette même zone a été simplement découpée dans le deuxième
chargeur.
|
![Ma15.tif (529266 octets)](Ma15.jpg)

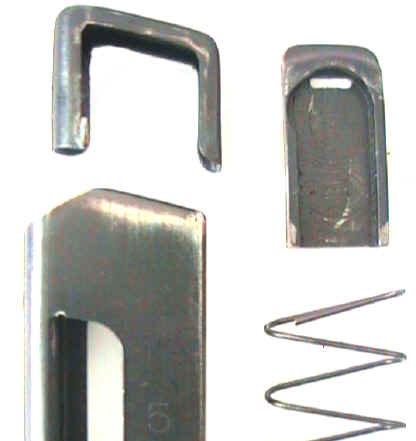

Le
talon du chargeur laisse apparaître par une fente un anneau de bloquage qu'il suffit de
pousser vers l'intérieur pour permettre le glissement du talon vers l'avant jusqu'à sa
complète libération du corps de chargeur. Par l'ouverture pourra ensuite s'évacuer le
ressort et le transporteur.
![Ma16.tif (497748 octets)](Ma16.jpg)
|
|
