Les variations de Nambu Type 14 |
De 1932 à 1940, un grand programme de modification est initié, pour mettre à jour tous
les Types 14 déjà distribués. A partir de 1939, suite à l'utilisation du pistolet en
conditions hivernales rigoureuses, le pontet fut agrandi pour permettre le tir avec des
gants. |
|
![NAMB03.TIF (1473182 octets)](NAMB03.jpg)
Fabrication Nambu
|
![NAMB02.TIF (1491806 octets)](NAMB02.jpg)
fabrique Toriimatsu de l'arsenal de Nagoya
|
![NAMB06.TIF (1504134 octets)](NAMB06.jpg)
On distingue plusieurs variations de plaquettes de poignée
avec des stries en nombres différents ou sans stries
|
Home page
Autres pages à visiter Other pages to visit
Historique
Fabricants et marquages
Démontage
Fonctionnement
Sécurités
ANIMATION
|
|
Les variations de pistolets Nambu type 14 |

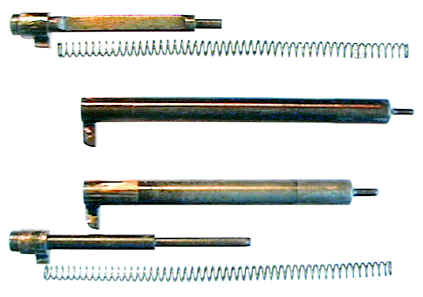

L'expérience japonaise durant l'occupation
de la Chine et de la Mandchourie amèna à constater des problèmes de fonctionnement dans
des conditions de température très basse. Il arrivait que le percuteur reste bloqué
dans son canal. Pour pallier à ce problème crucial, le percuteur fut raccourci afin
d'augmenter la distance qui le sépare de l'amorce et ainsi lui permettre d'atteindre une
vitesse plus élevée. D'autre part, son guide est reprofilé avec des côtés plats au
lieu d'arrondis, pour diminuer au maximum le contact entre le guide et le percuteur. |
![NAMB11.TIF (1652310 octets)](NAMB11.jpg) |
Un ressort de friction du chargeur sera fixé sur l'avant de la poignée après
constatation du risque de perdre le chargeur en appuyant par inadvertance sur le bouton de
blocage qui le retient. |
![NAMB07.TIF (1089886 octets)](NAMB07.jpg) ![NAMB08.TIF (899942 octets)](NAMB08.jpg)
|
Une des
caractéristiques négative du Type 14 est le fait que c'est le transporteur du chargeur
qui bloque le retour de la culasse lorsque la dernière cartouche est tirée. Ceci rend
très difficile le retrait du chargeur vide, le ressort de friction ajoutant encore une
difficulté supplémentaire. On peut remarquer que sur le pistolet de droite, ce ressort
de friction a été enlevé. |
Pearl Harbor DVD's
Pearl
Harbor VHS
|
|
Home page
Ebook français téléchargeable
Le pistolet japonais
Nambu Type 14
expliqué
Cliquez ici pour le
charger
Japanese Nambu
Type 14 pistol
Explained
Price : 8.95 US $
Click here to
download
Ebook's content
|

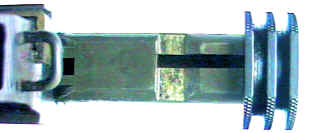

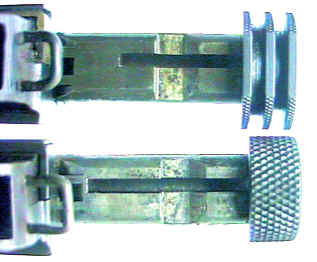

Les dessins ci-dessous nous montrent l'évolution de l'entaille dans le bloc culasse, qui
fut allongée pour permettre un plus grand déplacement du percuteur raccourci.
|
![NAMB13.TIF (807702 octets)](NAMB13.jpg) |
![NAMB12.TIF (1597758 octets)](NAMB12.jpg) |

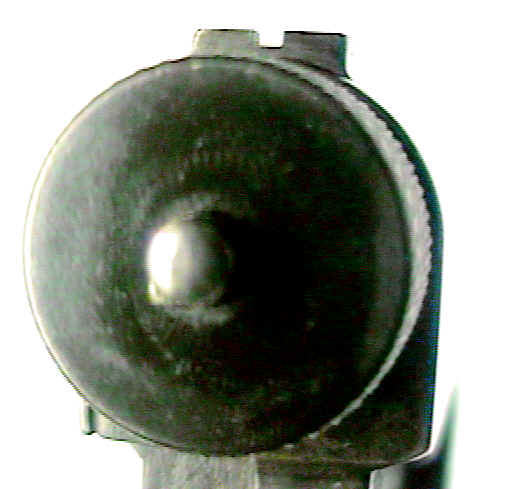

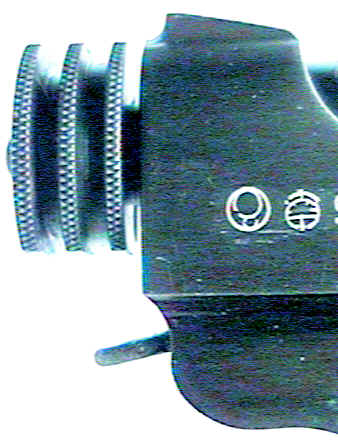

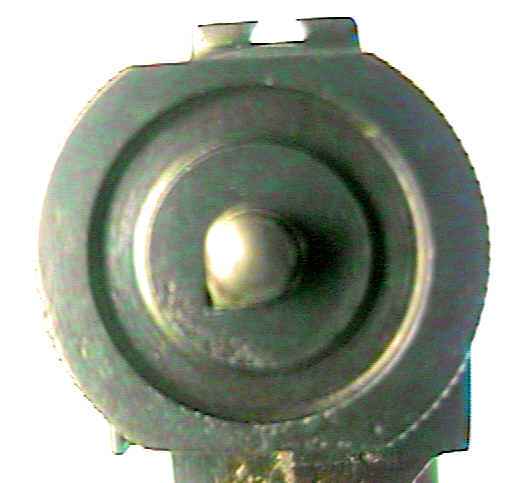

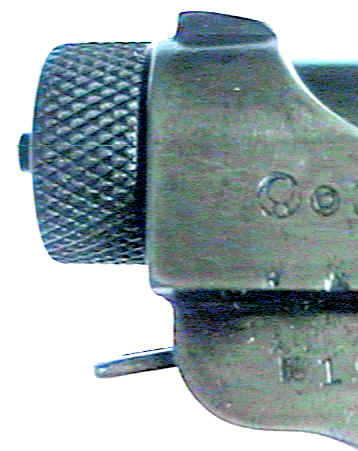

Comme on peut le
distinguer ci-dessous, la fabrication "Nagoya" se distingue de la fabrication
"Nambu" par une molette de culasse pleine et un cran de mire en carré.
|
![NAMB04.TIF (1500766 octets)](NAMB04.jpg) |
![NAMB10.TIF (1193286 octets)](NAMB10.jpg) |
|
|
|
